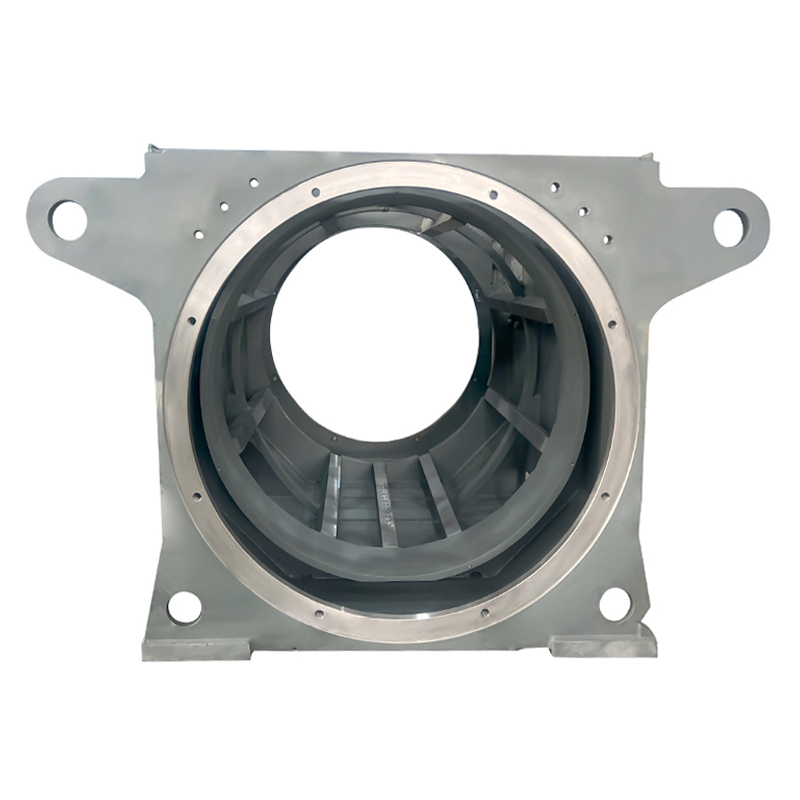

Горизонтальная алюминиевая трубчатая охлаждающая рама машины

Я. Базовая концепция и позиционирование ядра
Горизонтальное основание охлаждающей машины из алюминиевых труб представляет собой композитную опорную конструкцию, основанную на горизонтальной конфигурации, объединяющую систему рассеивания тепла охлаждающей трубы из алюминиевого сплава. Его основная функция — обеспечить стабильную поддержку двигателя, быстро передавая рабочее тепло через циркулирующую среду (воду/охлаждающую жидкость) внутри алюминиевых труб, тем самым реализуя комплексное “опорное охлаждение” решение. Он широко используется в сценариях оборудования непрерывного действия, где требуется высокоэффективное рассеивание тепла.

II. Основные структурные особенности
1. Основной структурный проект
Горизонтальная опорная рама: имеет конструкцию из композитного материала сталь–алюминий, обычно прямоугольной формы, с 2–4 наборами регулируемых выравнивающих ножек в нижней части.

Охлаждающий слой из алюминиевых труб: Охлаждающие трубы из алюминиевого сплава встроены в верхнюю часть и/или внутрь рамы, расположены в виде змеевика, коллектора (параллельной трубы) или змеевика, с расстоянием между трубами 80–150 мм для максимизации площади контакта теплопередачи.

Соединение и герметизация: Алюминиевые трубы соединяются с основанием посредством фланцевых соединений или компрессионных фитингов. В интерфейсах используются уплотнения из нитрилового каучука (NBR), обеспечивающие защиту IP54, предотвращение утечек и коррозионную стойкость.

Вспомогательные конструкции: Оснащены входными/выходными отверстиями для среды, клапаном регулирования расхода и интерфейсом контроля температуры. В некоторых моделях установлены охлаждающие вентиляторы для улучшения конвективной теплопередачи.

2. Проектирование системы охлаждения сердечника
Технические характеристики алюминиевых труб: диаметр трубы φ16–φ50 мм, толщина стенки 2–5 мм, теплопроводность 201–237 Вт/(м·К) (примерно в 4–5 раз выше, чем у углеродистой стали), что обеспечивает превосходные характеристики рассеивания тепла.

Циркуляционный канал: охлаждающие трубы образуют замкнутый контур, который можно подключить к внешнему баку охлаждающей воды или промышленному охладителю, что обеспечивает многоразовую циркуляцию среды.

3. Ключевые функциональные преимущества
Высокоэффективное рассеивание тепла: алюминиевые трубы обеспечивают гораздо более высокую теплопроводность, чем углеродистая сталь или чугун. В сочетании с большой площадью контакта, обеспечиваемой горизонтальной компоновкой, эффективность рассеивания тепла повышается на 60–80% по сравнению с обычными основаниями машин, поддерживая рабочую температуру ниже 80°C.

Стабильная поддержка: горизонтальная рама и многоточечные регулируемые выравнивающие ножки обеспечивают надежную защиту от опрокидывания, подходит для горизонтального оборудования со скоростью ≤ 3000 об/мин.

Легкая конструкция: высокое содержание алюминия облегчает транспортировку и монтаж, а также снижает требования к нагрузке на здание/пол.

Коррозионностойкий и долговечный: алюминиевый сплав естественным образом образует оксидную пленку, устойчивую к загрязнению влагой и маслом; срок службы на 3–5 лет дольше, чем у обычных стальных оснований.

Интегрированная система: не требуются дополнительные охлаждающие кронштейны, что экономит место при установке и упрощает конструкцию трубопроводов системы.
