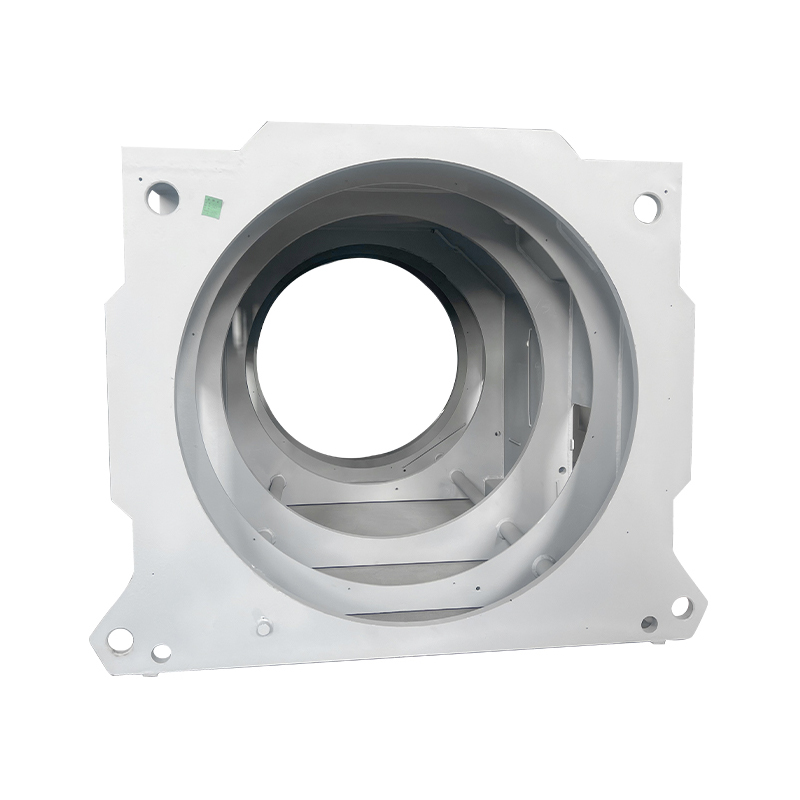

Промышленная сварная коробчатая станина (база) электродвигателя

I. Основная концепция и принцип работы

Горизонтальная охлаждаемая алюминиевыми трубками станина — это составная несущая конструкция горизонтальной компоновки, в которую интегрирована система отвода тепла с помощью алюминиевых труб охлаждения. Её основная функция заключается в обеспечении стабильной опоры для электродвигателя и одновременном эффективном отводе рабочего тепла за счёт циркуляции теплоносителя (воды/охлаждающей жидкости) внутри алюминиевых труб. Таким образом реализуется комплексное решение «несущая конструкция + система охлаждения». Эта станина широко применяется в оборудовании, работающем в непрерывном режиме, где предъявляются повышенные требования к эффективному теплоотводу.

II. Ключевые структурные особенности

1. Дизайн основной рамы
Квадратное/прямоугольное поперечное сечение: шестигранная рама, сваренная из стальных пластин или конструкционной стали, образующая устойчивую несущую конструкцию с высокими противонаклонными характеристиками.

Модульная конструкция: часто используется съемная конструкция для облегчения транспортировки и установки; во время технического обслуживания детали можно разбирать на месте.

Расположение ребер жесткости: Внутри рамы установлены поперечные, продольные или диагональные ребра жесткости для значительного повышения общей жесткости и устойчивости к деформации.

2. Критические компоненты
Основание: выдерживает весь вес и рабочие нагрузки двигателя; обычно сваривается из толстых стальных пластин (8–20 мм), с регулируемыми выравнивающими ножками внизу.

Корпус: Боковые пластины коробчатого типа, защищающие внутренние компоненты, с зарезервированными охлаждающими каналами и дверцами для осмотра/обслуживания.

Торцевые пластины: расположены на обоих концах рамы; снабжены отверстиями для подшипников и отверстиями для ввода кабеля, приварены/прикреплены к корпусу.

3. Функциональные особенности

Система охлаждения: Корпус спроектирован с вентиляционными отверстиями, охлаждающими ребрами или охлаждающими трубопроводами для решения проблем рассеивания тепла, присущих закрытым конструкциям.

Конструкция уплотнения: Уплотнения/прокладки устанавливаются на стыках для обеспечения требуемого уровня защиты (IP54/IP55) для обеспечения пыле- и водонепроницаемости.

Подъемные приспособления: подъемные кольца или подъемные проушины устанавливаются сверху для облегчения установки и обращения.

Клеммная коробка: приварена к боковой стороне корпуса независимо, обеспечивая интерфейс электрического соединения для облегчения обслуживания.
