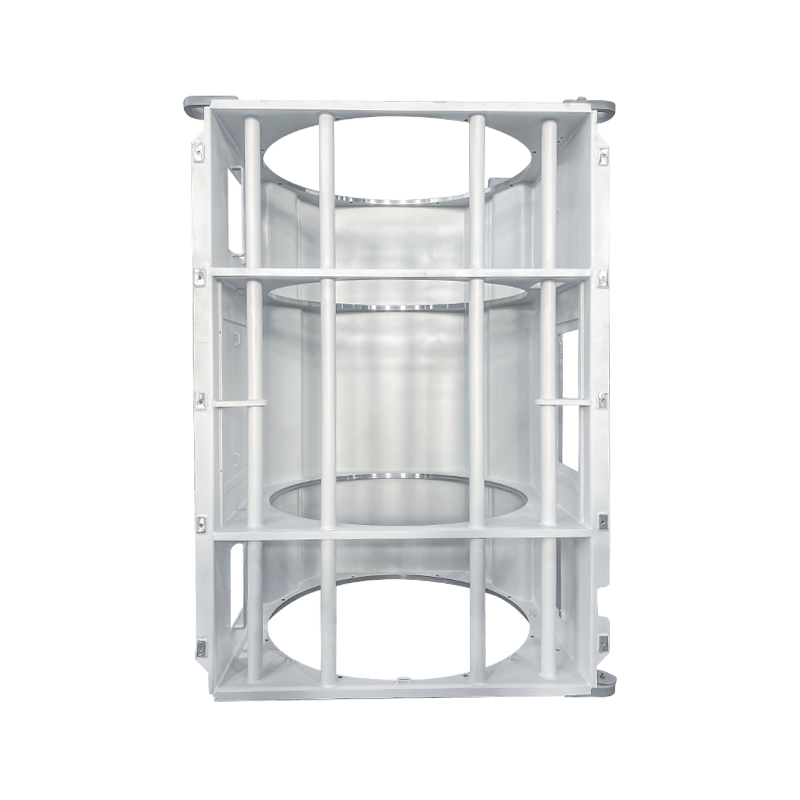

Квадратная станина с цилиндрическим остовом для электродвигателей

Цилиндрическая рама двигателя с квадратным основанием представляет собой гибридную опорную конструкцию, сочетающую квадратное нижнее основание с цилиндрической верхней или средней секцией. Он сочетает в себе устойчивость коробчатого основания с пространственными и функциональными преимуществами цилиндра и широко используется в электродвигательной промышленности. Его отличительной особенностью является конструкция “устойчивое квадратное дно, цилиндрическая верхняя часть”: нижняя часть обеспечивает жесткую опору посредством квадратного или прямоугольного основания, а верхняя или средняя цилиндрическая часть отвечает особым функциональным требованиям.

Основные структурные особенности
1. Композитная структурная конструкция
Квадратное основание:
Изготовлен путем сварки стальных пластин в прочную раму с четырехугольными опорами, обеспечивающими превосходную устойчивость к наклону.

Регулируемые выравнивающие ножки внизу позволяют адаптироваться к неровным полам и обеспечивают точное горизонтальное выравнивание.

Цилиндрическое сечение:
Средняя или верхняя секция имеет цилиндрическую конструкцию, обычно изготавливаемую путем прокатки и сварки стальных пластин.

Цилиндр и квадратное основание соединены посредством структуры “перехода от круглого к квадратному”, что обеспечивает плавное геометрическое преобразование.

Для повышения функциональности могут быть предусмотрены внутренние ребра жесткости, вентиляционные каналы или позиционирующие устройства.

2. Технология подключения ключей
Интегрированная сварка: непрерывные сварные швы соединяют квадратное основание и цилиндрическую секцию, обеспечивая общую жесткость.

Арматурные пластины в критических соединениях повышают сопротивление кручению.

3. Система поддержки двигателя
Цилиндрическая секция вмещает сердечник статора, а осевые ребра жесткости обеспечивают дополнительную поддержку.

В квадратном основании размещены опорные стойки подшипников и система охлаждения, что облегчает техническое обслуживание и сборку.
